    الطلمبة : هى معدة تقوم بتحويل الطاقة المكانيكية الى طاقة هيدروليكية فى صورة طاقة وضع أوطاقة حركة أو طاقة ضغط .


          الطلمبات الديناميكية الدوارة                        القطبية

                                                                  المحورية

                                                                  قطبية محورية

           الطلمبات الايجابية                                 الترددية

                                                                 الايجابية الدوارة






    الطلمبات الديناميكية الدوارة :
    تتكون المضخة من عنصرين احدهما دوار وهو مروحة تحتوى على عدد من الريش تحصربينها مجموعة من المجارى والعنصرالاخر ثابت وهو الجسم الحلزونى او المرحلة وبها مجموعة من الريش الثابتة .
    وعندما تدور المروحة بفعل الطاقة الميكانيكية الداخلة من المحرك تتحول هذة الطاقة الى طاقة هيدروليكية فتزداد سرعة وضغط المائع عند مرورة خلال مجارى المروحة وعند مرور المائع خلال ريش المرحلة يرتفع الضغط مرة اخرى بينما تنخفض سرعة المائع تدريجيا بسبب تحولها لطاقة ضغط .
    أجزاء الطلمبة الطاردة المركزية :
    (1)   المروحة : تعتمد مقايسها على السرعة النوعية وقد تتعدد المراوح فى الطلمبة الواحدة
    (2)    العمود : تركب علية المراوح ويزود بكوبلنج لنقل الحركة الى المراوح
    (3)   الغلاف الحلزونى او المرحلة : الغلاف الحلزونى هو مجرى تزداد مساحة مقطعة حول المروحة .
       والمرحلة عبارة عن غرفة دوامية بمجار محصورة بعدد من الريش تحيط بالمروحة.
    (4) الهيكل :ويشمل المحاور والقواعد وادوات التثبيت



طلمبات أوميجا

طلمبات رأسية طاردة مركزية متعددة المراحـــــل

تصنع اجزاؤها من الزهر أو البرونز أو الاستانلس




اولا الطلمبات التوربينية:


    هى طلمبات متعددة المراحل تستخدم فى الابار العميقة حيث يقوم   بادارتها موتور كهربى رأسى ؛ أو موتوركهربى افقى أو محرك احتراق داخلى مع استخدام صندوق التروس المخروطية مركب علية طنبورة أو طارة سيور او وصلة كوبلنج وكلاتش .
    وتنقسم الى :


1-    طلمبات توربينية تبريد مياة


             فيها يثبت عمود الادارة فى وسط مواسير الطلمبة بواسطة كرسى بة جلبة كاوتش بها  ممرات للمياة لكى تقوم بعملية التبريد  للكاوتشة وتسهيل حركة العمود بها . وماسورة  الطلمــــبة جزء رئيسى للطــــلمبة حيث تجمع معها لتمتد الى اسفل البئر والى         اعلى لتتصل بقمة قاعدة تثبيت الطلمبة وتوصل الماء تحت ضغط من طلمبة البئر الى السطح.
         2-  طلمبات توربينية تبريد زيت


      تكون الطلمبة لها ماسورة محكمة (جراب) تحيط بعمود الادارة وبها الزيت الازم لعملية التزييت الذى يتم تغذيتة من السطح  بواسطة نقاط الزيت




Text Box:

ثانيا الطلمبات الغاطسة :



فيها يتم تركيب المحرك مباشرة أسفل مأخذ الطلمبة ويتم الاستغناء عن عمود الادارة. ويتميز هذا النوع بعدم احتياجة للصيانة الدورية  وانخفاض مستوى الضوضاء .ويتم استخدام محرك كهربى غاطس ثلاثى الاوجة ويكون تقويمة مباشرعلى التيار او ستار دلتا او باستخدام سوفت ستارتر او مغيرالتردد .

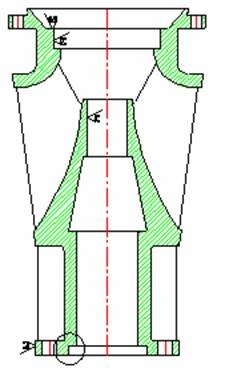

                                   تركيب طلمبة أوميجا :





1 مرحلة السحب (المأخذ)























2 المرحلة

















3- المروحة  :









4- بلف عدم الرجوع





















5- المخرج





















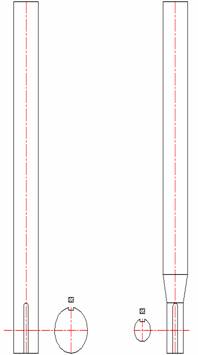

6- أكس الطلمبة











كفاءة الطلمبة :




هى النسبة بين القدرة المائية للطلمبة مقدرة بالحصان المائى الى القدرة الفرملية الداخلة للطلمبة




Ep = QH / 75 Bhp %




الكفاءة الكلية للنظام :




هى النسبة بين القدرة المائية الى القدرة الداخلة والمستهلكة للنظام ، وتتضمن كفاءة الطلمبة وكفاءة المحرك ( محرك كهربى او محرك احتراق داخلى ) وكفاءة مجموعة الادارة والكفاءة الهيدروليكية للتظام (بداية من مخرج الطلمبة حتى خط الطرد وتشمل المواسير والصمامات والمحابس والكيعان) وكفاءة المجموعة الكهربية .




EO = Whp Ihp %




EO = ep em ed eh ee




كفاءة البئر :




هى قياس لفاعلية استخراج المياة من الخزان الجوفى اى النسبة بين الطاقة المستخرجة من البئر الى الطاقة الداخلة فى الوقود . ولا تقاس بواسطة تطبيق النسبة التقليدية للكفاءة بين الشغل الداخل والطاقة الخارجة ، ولكن تقاس بالسعة النوعية اى التصرف عند هبوط المنسوب وحدة قياس .




وتكون الكفاءة عبارة عن النسبة بين السعة النوعية للبئر وقت الاختبار الى السعة النوعية للبئر وهى جديدة




Ew = SCact    SCmax   %




طرق اختبارات البئر :


    -         طريقة نزح المياة  :  لحساب انتاج البئر
    -         طريقة المعدل المتغير :  لمعرفة معدل الانتاج ومنسوب الضخ
    -         طريقة المعدل الثابت :  لايجاد علاقة بين معدل الضخ والهبوط
    -         طريقة مختلطة بين المتغير والثابت :  لحساب معدل الضخ ومعدل الاستعادة
    -         اختبار الرمل : باسخدام احواض الترسيب  واجهزة الفصل الطاردة المركزية


العوامل التى تؤثر على كفاءة البئر :




ارتفاع وانخفاض الطاقة اللازمة لاستخراج المياة الجوفية يقترن بخواص الخزان الجوفى وخواص البئر ومعدات الضخ .




أولا خواص الخزان الجوفى


    هو امكانيات مكونات الخزان لانتاج المياة للابار وتؤثر خواص الخزان على تصميم البئر وحدود هبوط المنسوب نتيجة الضخ  والسعة النوعية للبئر وتباعد مسافة البئر الذى تحتاجة  لتقليل تأثيرات التداخل . والخصائص الأساسية للخزان هى :


1-    حجم حبيبات الرمل وتوحيد شكلها




2-    سمك الطبقة الحاملة للمياة وقدرتها على السماح لنفاذية المياة منها واليها




3-    تحديد قاع الخزان




4-    تدعيم التكوينات




5-    التركيب الكيماوى لمكونات المواد فى الطبقات




ثانيا خواص البئر :




  تؤثر خواص البئر بشكل مباشر على كفائتة وتشمل الاتى :




    1 - طريقة الحفر : الاتقان فى اخذ عينات التكوينات وتصنيفها يؤثر على ضبط استقامة  الجداروتحديد مكان الفلتر مما يؤثر على  أقصى انتاج. وعدم ازالة سائل الحفر يسد الخزان الجوفى ويقلل انتاج البئر




    2 - تصميم الفلاتر : من المساحة المفتوحة وحجم الفتحات والشكل العام والطول والقطر وسرعة الدخول والقدرة الانتقالية ونوع المواد


    3 - الغلاف الزلطى : يجب مراعاة حجم وسمك ومكان ونوعية الغلاف لانة يؤثر على التدفق الداخلى المؤثر والفعال ويكون حاكم  للرمل
    4 تنمية البئر :  تقلل كل فرص تعرض التكوينات الارضية للتدهور اثناء الحفر ،وتقلل  فرص انسداد الخزان الجوفى بتخفيض  الطبقات المجمعة او المانعة  للتسرب لمواجهة ثقب الحفر ، وازالة تعديات سائل الحفر على التكوينات الارضية حول ثقب الحفر
       تزيد التنمية من مسامية ونفاذية الخزان الارضى والغلاف الزلطى حول البئر بواسطة التغليف الطبيعى للتكوينات الارضية  وجعل الزلط فى مقابلة  الفلتر.


 5 تشغيل البئر : اثناء تشغيل البئر قد تظهر أحد هذة المشاكل


       - التقشر : وجود كربونات الكالسيوم والماغنسيوم  وهيدروكسيد المنجنيز وأكاسيد الحديد والبكتريا والروائح الاخرى وترسبات  الطمى  كل  هذة المواد من الممكن ان تسد اوتثقب الفلتر.
       وكذلك النوعية الكيماوية للمياة والاحتواء الكلى للحديد ،والمنجنيز  والرقم الهيدروجينى كلها عوامل تؤثر على  صلاحية استخدام المياة
      - التاكل : هو تفاعل كهروميكانيكى يظهر على المعادن ويسبب لها تدميرتدريجى فى البئر .
      - ضخ الرمل :تسبب الرمل انسداد الفلاتر وتدمير الطلمبة والمكونات الاخرى



صيانة الطلمبة والبئر :


    طلمبة الابار تكون هدفا للتاكل الميكانيكى بسبب أعوجاج البئرأوضخ الرمال لذلك يجب اختبار كفاءة الطلمبة كل سنتين عن  طريق مراجعة الخلوصات .


ويجب تشغيل المضخة في حدود معدلات الاداء الخاصة بها ،


     ويجب إتباع التعليمات الخاصة بتشغيل المضخة حسب النوع المستخدم، في حالة إستخدام مضخات تعمل بمحركات الديزل يجب  مراعاة عدم زيادة سرعتها ( عدد اللفات / دقيقة) عن المعدل المحدد لها وفي حالة المضخات التي يتم تشغيلها بالكهرباء يجب مراعاة ضمان ثبات  التيار الكهربائي طوال فترة التشغيل وان تكون جميع الوصلات الخاصة بها معزولة .
    ويجب صيانة وحدة القوي المستخدمة في توليد القوي اللازمة لتشغيل المضخة مع حمايتها من الأتربة والرمال .
    و يجب المتابعة الروتينية لمعدل التصرف والضغط وهبوط مستوى المياة وحسابات الطاقة المستهلكة ومقارنتها بقيمها التى اعدها الصانع وقتما كانت جديدة
     أما صيانة وتنظيف البئر فتتم عن طريق الضخ الشديد أو رطم الماء بسرعة أو الغسيل بالدش  أو المعالجة الحامضية .












دليل الاعطال للطلمبة والبئر






العطل

السبب

العلاج

الطلمبة لا تعمل

مفتاح قاطع الدائرة فاصل

أعد توصيل الدائرة

ريلاى زيادة الحمل فاصل

راجع ريلاى زيادة الحمل

احتراق فيوز

بدل الفيوز

لايوجد كهرباء فى اللوحة

راجع التوصيلات الرئيسية

انخفاض فرق الجهد

راجع شركة الكهرباء

المحرك بة عيب

راجع العزل بالميجر

مفتاح الضغط بة عيب

غير المفتاح أو نظف نقاط التلامس

التايمر بة عيب

تغيير التايمر

الطلمبة تفصل بعد فترة

اللوحة غير مهواة أو فى مكان مشمس

جهز تهوية سليمة

الاوفر لود يفصل بسبب الحرارة

جهز تهوية سليمة

فرق الجهد غير مضبوط

راجع شركة الكهرباء

الاوفرلود يفصل

راجع مقاس الاجهزة

راجع أمبير الطلمبة

الطلمبة لا تعطى التصرف المعتاد

الطلمبة لا تسحب مياة

راجع منسوب المياة وارساء الطلمبة

المراوح غير مضبوطة

راجع المراوح

اتجاة خاطىء للدوران

راجع اتجاة الدوران

المروحة أو الفانوس مسدود

اغسل الطلمبة بمياة مضغوطة

تاكل المراوح

راجع كمية الرمل الخارج من البئر

زيادة الهبوط

راجع الهبوط عند الضخ

قلل انتاج الطلمبة

سرعة المحرك منخفضة

راجع السرعة ومنحنيات اداء الطلمبة

الطلمبة تسحب طاقة كهربية عالية

الطلمبة غير مضبوطة

راجع المصنع

البئر تضخ رمل

راجع المياة المنتجة والرمل بها

البئر ملتوية وانحناء عمود الطلمبة

اضبط مجموعة الادارة

تاكل الكراسى وانحناء العمود

غير مايلزم

ضوضاء زائد عند التشغيل

تاكل بلى المحرك

غير البلى

انحناء عمود الادارة او عمود التشغيل

غير ما يلزم

عدم تزييت عمود الادارة

راجع نقاط الزيت 5 نقطة فى الدقيقة








المعادلات والقوانين الاساسية




      -  قاعدة الاستمرار                        A1 . V1   =  A2 . V2

Q = A .V



-         قاعدة برنولى

 p1/r g + v1 ^2 /2g + z1 = p2/r g +v2 ^2 /2g + z2



-  الضغط الكلى

                         friction losses + p/r g + v ^2 /2g + z



-  فواقد الاحتكاك  =    الفواقد الرئيسية  + الفواقد الثانوية

 f . l/d . v2/2g + k . v2/2g

- السرعة النوعية

 ns =  51.65 . n . q^0.5 / h^0.75



-  صافى الضغط السحب الموجب

NPSH (a)  =  BP  -   SH   -   FL   -  VP   -  FS



- الطاقة الممتصة

P = V A 3   COS Ө 1000

P = T N 9600



-  معايرة الاداء عند السرعات القياسية

                   q1/q2 = n1/n2

        h1/h2 =( n1/n2)2

        p1/p2 = (n1/n2)3









تحويل وحدات القياس






العنصر

وحدة القياس

وحدات القياس الاخرى

معامل التحويل

معدل التصرف

M3 / S

Litre per second

0.001



Cubic meter per hour

1/3600



Litre per hour

1/3600 000



Litre per minute

1/60 000



Imperial gallon per minute

0.000 07577



 Cubic foot per second

0.028 316 8



Gallon(us) per minute

0.000 063 09



Barrel (us) per houre

 0.000 044 16

الضغط

N / m2

Kilopond per square centimeter

98 066.5



Kilogram force per square centimeter

98 066.5



Bar

100000



hectopieze

100000



toor

133.322



Conventional millimeter of mercury

133.322



Conventional millimeter of water

9.806 65



Poundal per square foot

1.488 16



Standard atmosphere

101 325



Pound force per square inch

6 894.76

الكثافة

Kg / m3

Kilogram per cubic decimeter

1000



Gram per cubic centimeter

1000



Pound per cubic foot

16.018 5

القدرة

watt

kilowatt

1000



Kilopound meter per second

9.806 65



I .T. kilocalorie per hour

1.163



Cheval vapour

735.5



horsepower

745.7



British thermal unit per hour

0.293 071



Kilogram-force meter per scond

9.806 65

اللزوجة

M / s

Stockes

0.0001



Centistokes

0.000001



Square foot per second

0.092 903









اختيار طلمبة اوميجا







التصرف

م3/س
